Draagmuur zagen voor een opening | Constructie en ondersteuning

Eerst vaststellen wat de wand draagt

Een draagmuur brengt belastingen uit vloeren, dak of bovenliggende wanden naar fundering of andere draagdelen. Een opening verandert die route. Daarom mag de definitieve sparing niet alleen uit de gewenste deur- of raammaat worden afgeleid; de constructeur bepaalt welke zone kan worden geopend en welke nieuwe ondersteuning nodig is.

Bouwtekeningen, vloerrichting, opleggingen en bestaande lateien geven informatie over de functie van de wand. Bij twijfel is “we denken dat hij niet dragend is” geen voldoende uitgangspunt voor zaagwerk.

Constructieve oplossing vóór de zaagmachine

Een nieuwe opening kan een stalen ligger, latei, portaal of andere versterking nodig hebben. De constructieve partij bepaalt maat, oplegging, bevestiging en de volgorde waarin tijdelijke en definitieve ondersteuning worden aangebracht.

Drillpro zaagt de goedgekeurde sparing. Het ontwerp van de draagconstructie hoort vóór de afspraak gereed te zijn zodat op locatie niet geïmproviseerd hoeft te worden met de belasting van het gebouw.

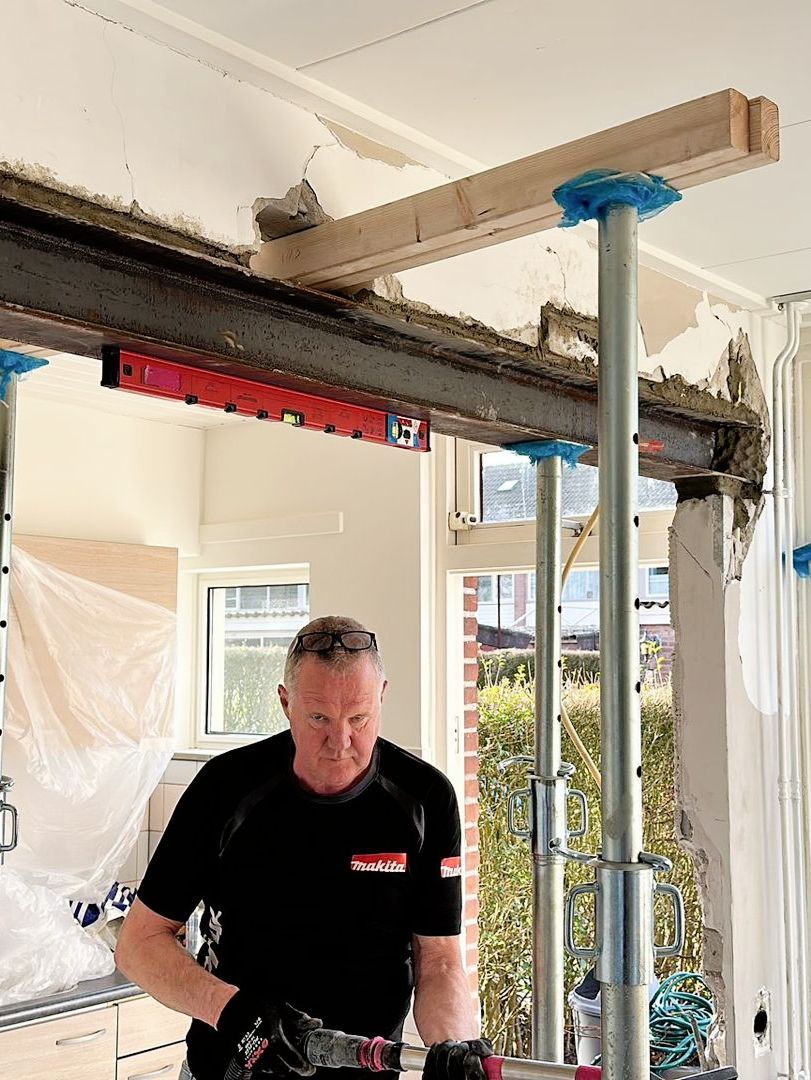

Tijdelijke ondersteuning organiseren

Stempels of tijdelijke balken moeten op voldoende draagkrachtige vloeren staan en mogen de zaagmachine of afvoerroute niet blokkeren. De constructeur of aannemer bepaalt waar en hoe lang de ondersteuning blijft staan.

Controleer ook wat zich aan de verdieping erboven en eronder bevindt. Een stempelbelasting moet veilig kunnen worden afgedragen; een afgewerkte vloer kan bescherming of aanvullende verdeling nodig hebben.

Zaagvolgorde en het wanddeel verwijderen

Een grote wandopening wordt meestal in beheersbare delen gemaakt. De optimale verdeling volgt uit wanddikte, gewicht, vrije ruimte en de route naar buiten. Het laatste deel wordt niet losgezaagd zonder dat ondersteuning of hijsmiddel klaar staat.

Bij gewapend beton kan de zaaglijn wapening kruisen. Welke wapening binnen de vrijgegeven sparing mag worden doorgesneden is een constructieve keuze, geen beslissing die pas tijdens het zagen wordt genomen.

Leidingen en afwerking controleren

Elektra, water, gas of verwarming kunnen in of langs de wand lopen. Laat deze installaties vooraf lokaliseren en waar nodig verleggen. Ook een leiding net buiten de sparing kan conflicteren met een wandzaagrail, hoekboring of tijdelijke stempel.

Na het zagen worden de dagkanten en ruwe maat gecontroleerd. De volgende partij kan daarna staal, kozijn, stucwerk of andere afwerking aanbrengen volgens de gekozen detaillering.

Welke informatie versnelt een offerte?

Stuur de constructietekening, ruwe sparingsmaat, wanddikte, materiaal en foto’s van beide zijden. Laat op de foto zien hoeveel ruimte rondom de opening beschikbaar is en hoe het uitgezaagde materiaal kan worden afgevoerd.

Is er een raam- of deurkozijn gepland, stuur dan ook de maatvoering van die aansluiting mee. Zo kan de bouwkundige zaagsparing direct op de volgende fase worden afgestemd.

Uw opening laten beoordelen?

Stuur de gewenste ruwe maat, foto’s van beide zijden, materiaal en wanddikte. Bij een dragende wand is ook de constructieve uitwerking nodig.

Offerte aanvragen

Veelgemaakte fouten bij constructieve openingen

Een veelgemaakte fout is dat de gewenste maat al definitief op de wand staat terwijl de constructeur nog geen detail heeft uitgewerkt. De uiteindelijke staal- of lateioplossing kan invloed hebben op hoogte, oplegging of benodigde extra ruimte. Laat de zaaglijn daarom pas definitief vrijgeven na constructieve uitwerking.

Ook wordt tijdelijke ondersteuning soms alleen bekeken vanuit de ruimte waar wordt gezaagd. Een stempel draagt zijn kracht af naar de vloer eronder; ook die vloer en de positie van eventuele kruipruimte, kelder of onderliggende balken zijn onderdeel van de veilige opstelling.

Werkvolgorde met aannemer en staalbouwer

Leg vast wie eerst ondersteunt, wie zaagt, wie het beton afvoert en wie de definitieve staalconstructie plaatst. Bij sommige details wordt staal vóór een deel van het zaagwerk geplaatst, bij andere pas nadat de sparing is gemaakt. Drillpro volgt de vrijgegeven werkvolgorde.

Zorg dat alle partijen dezelfde tekening en revisie gebruiken. Een maatwijziging in een e-mail die niet op de bouwtekening terechtkomt is een veel voorkomende bron van fouten.

Na het zagen niet direct de ondersteuning verwijderen

De tijdelijke ondersteuning blijft staan totdat de definitieve constructie voldoende is aangebracht en de verantwoordelijke partij vrijgave geeft. Het feit dat het wanddeel uit de opening is verwijderd betekent niet automatisch dat de nieuwe draagweg al volledig functioneert.

Fotografeer de ruwe opening, opleggingen en eventuele zichtbare wapening vóór de afwerking. Dat geeft de constructeur en aannemer bruikbare informatie wanneer later nog een detail moet worden gecontroleerd.

Veelgestelde vragen

Kan Drillpro zelf bepalen welke staalconstructie nodig is?

Nee. De constructieve oplossing wordt door constructeur of verantwoordelijke bouwkundige partij bepaald; Drillpro voert het zaagwerk uit volgens de vrijgegeven sparing.

Moeten draagmuren altijd tijdelijk worden ondersteund?

Dat hangt af van de constructie en werkvolgorde. De constructeur bepaalt of, waar en hoe tijdelijke ondersteuning nodig is.

Kan wapening in een draagmuur worden doorgezaagd?

Alleen binnen een constructief goedgekeurde sparing en volgens het ontwerp. Het doorsnijden van wapening kan grote gevolgen hebben voor de draagkracht.
