Droog boren door 50 cm gewapend beton op de High Tech Campus

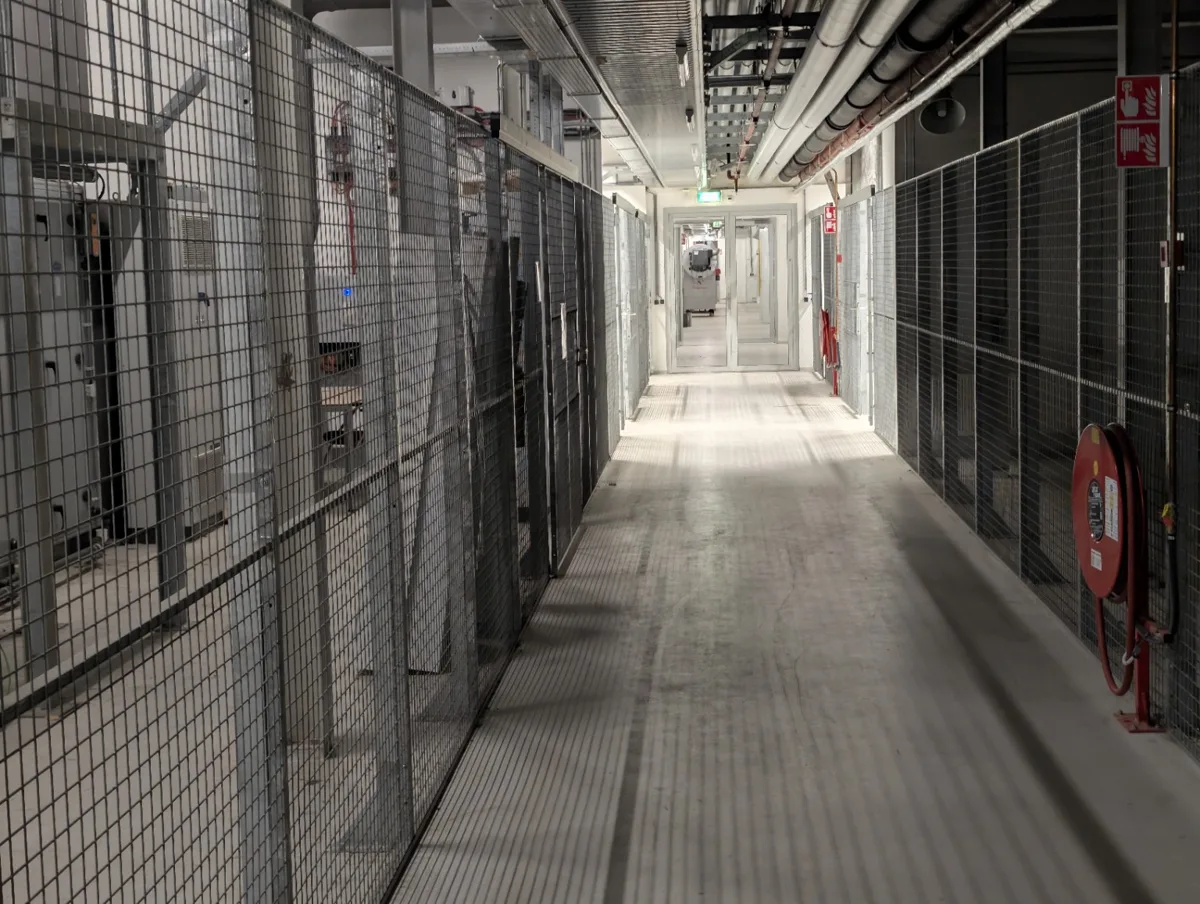

Nieuwe koelinstallaties in een bestaand Philipsgebouw

Technische installaties vernieuwen in een bestaand gebouw vraagt om passende doorvoeren. Op deze locatie lagen bijzonder dikke betonvloeren tussen de werkplek en de ruimtes waar de nieuwe aansluitingen nodig waren. Voor de koelinstallaties maakte Drillpro de ronde openingen door het gewapende beton.

Een diameter van 50 mm lijkt bescheiden, maar een vloer van 50 cm dik maakt dit een andere opdracht dan een korte doorvoer door een dunne wand. De boorlengte, het beton en de wapening bepalen samen wat de uitvoering vraagt. De uitkomstzijde was hier extra belangrijk: de boringen liepen door tot in de cleanrooms.

Wat is een cleanroom?

Een cleanroom is een ruimte waarin de hoeveelheid zwevende deeltjes in de lucht wordt beheerst. Denk aan zeer kleine stofdeeltjes die gevoelige producten, onderzoek of apparatuur kunnen verstoren. Zulke ruimtes worden onder meer gebruikt in de elektronica, optica en andere omgevingen waar schoon werken essentieel is.

Een cleanroom is dus meer dan een kamer die goed is schoongemaakt. De inrichting en het gebruik zijn gericht op het beperken van deeltjes die binnenkomen, ontstaan of achterblijven. Afhankelijk van het proces worden ook temperatuur, luchtvochtigheid en luchtdruk beheerst. De vereiste reinheid verschilt per ruimte en toepassing.

Daarom vraagt een nieuwe doorvoer aandacht aan beide zijden van de vloer: de plek waar wordt geboord én de ruimte waar het gat uitkomt. De beheerder bepaalt welke bescherming, reiniging en controle voor de betreffende cleanroom nodig zijn.

Waarom was droog boren hier belangrijk?

Bij droogboren wordt geen koelwater toegevoegd. Daardoor ontstaat bij de boring geen mengsel van boorwater en betonslib dat langs de doorvoer naar de onderliggende ruimte kan lopen. Juist bij boringen die uitkomen in een gevoelige ruimte is het vermijden van die waterstroom een belangrijk praktisch voordeel.

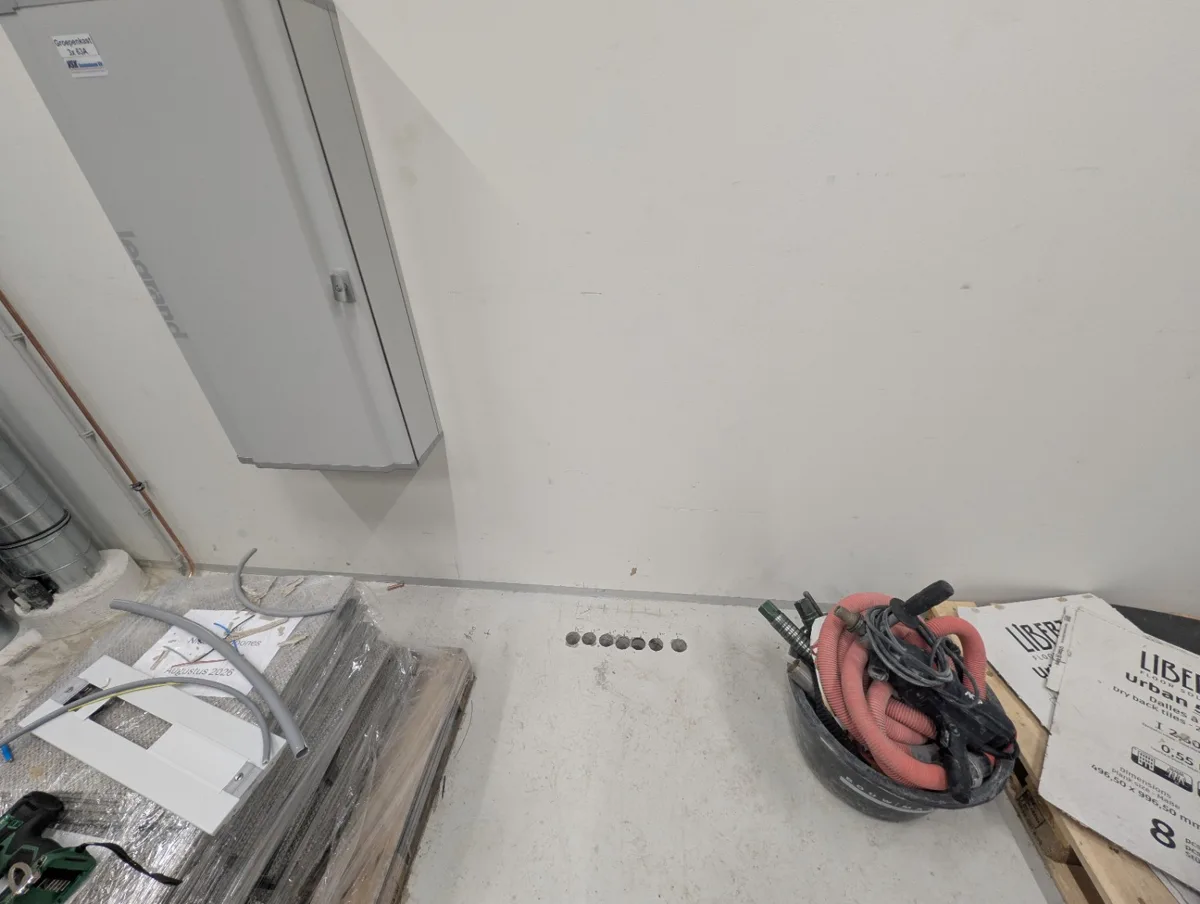

Voor deze opdracht koos Drillpro voor droogboren door de dikke gewapende betonvloeren. Daarmee bleef de overlast beperkt en konden we de werkplek snel weer netjes opleveren. De nieuwe doorvoeren waren gemaakt zonder het gebruik van boorwater.

Droog boren vraagt ook om stofbeheersing

Droogboren veroorzaakt boorstof. Passende stofafzuiging, bescherming van de uitkomstzijde en afspraken met de gebouwbeheerder zijn daarom belangrijk bij werk richting een cleanroom. De gekozen werkwijze moet aansluiten op de eisen van de ruimte. Droogboren op zichzelf bewijst geen cleanroomklasse of vrijgave: eventuele metingen en vrijgave volgen het protocol van de locatie.

Ook droog gaten laten boren in gewapend beton?

Drillpro Nederland maakt doorvoeren voor installaties in woningen en bedrijfspanden. Heeft u een dikke betonvloer, een afgewerkte ruimte of apparatuur in de buurt van de boorplek? Vermeld dit bij uw aanvraag. We beoordelen of droogboren past bij de diameter, de diepte en de omstandigheden van uw project.

Stuur de gewenste diameter, het aantal gaten, de vloerdikte en foto’s van beide zijden mee. Gaat het om een cleanroom of een andere gecontroleerde omgeving, geef dan ook de uitvoeringsvoorwaarden van de locatie door. Zo kunnen boorwerk en installatiewerk vooraf op elkaar worden afgestemd.
