Kort antwoord
Bij een kanaalplaatvloer wordt de boorpositie bepaald vanuit de kanaalligging en voorspanwapening. VBI geeft in het verwerkingsvoorschrift H26-021, paragraaf 6e op pagina 16, een concrete grens: kleine sparingen tot 25 mm worden in het hart van het kanaal geboord, niet in de dammen. Grotere sparingen moeten in de tekening en berekening zijn opgenomen. Voor andere achteraf aangebrachte sparingen is vooraf afstemming met VBI nodig. Die 25 mm is een voorwaarde binnen dit vloersysteem, geen algemene vrijstelling voor onbekende vloeren. Download het VBI-verwerkingsvoorschrift kanaalplaatvloeren (PDF).
Waarom een kanaalplaatvloer anders is dan massief beton
Kanaalplaten zijn prefab betonelementen met holle kanalen in de lengterichting. Ze worden voorgespannen om relatief grote overspanningen te kunnen maken. Juist die voorspanning maakt de ligging van de wapening belangrijk. Een plek die aan het oppervlak leeg lijkt, kan constructief toch ongeschikt zijn.
De boorpositie is belangrijker dan alleen de diameter
Bij een leiding, afvoer, ventilatiekanaal of technische doorvoer wordt vaak eerst gekeken naar de benodigde diameter. Bij kanaalplaten moet ook worden bekeken waar het gat in de doorsnede van het element terechtkomt. De veilige zone verschilt per vloertype, dikte en fabrikant.
Voorspanwapening niet op goed geluk doorkruisen
Diamantgereedschap kan technisch door staal boren, maar dat is niet hetzelfde als constructief toegestaan. Voorspanstrengen leveren een belangrijk deel van de draagwerking. Als de ligging niet zeker is, hoort de positie eerst te worden gecontroleerd. Bij grotere sparingen of een ongunstige plek kan een constructeur nodig zijn.
Gebruik tekeningen, vloertype en maatvoering
Vraag bij voorkeur de bouwtekening, legplan of productinformatie van de vloer op. Ook informatie over de overspanningsrichting helpt. Bij bestaande woningen kan het vloertype soms worden afgeleid uit tekeningen, zichtbare naden of documentatie van de bouw, maar giswerk is geen vervanging voor zekerheid wanneer de boring constructief kritisch ligt.
Let ook op leidingen boven en onder de kanaalplaat
Op of in de afwerklaag kunnen vloerverwarming, elektra of waterleidingen liggen. Onder de vloer kan een plafond, installatie of afgewerkte ruimte aanwezig zijn. Controleer daarom niet alleen de kanaalplaat zelf, maar de complete vloeropbouw.

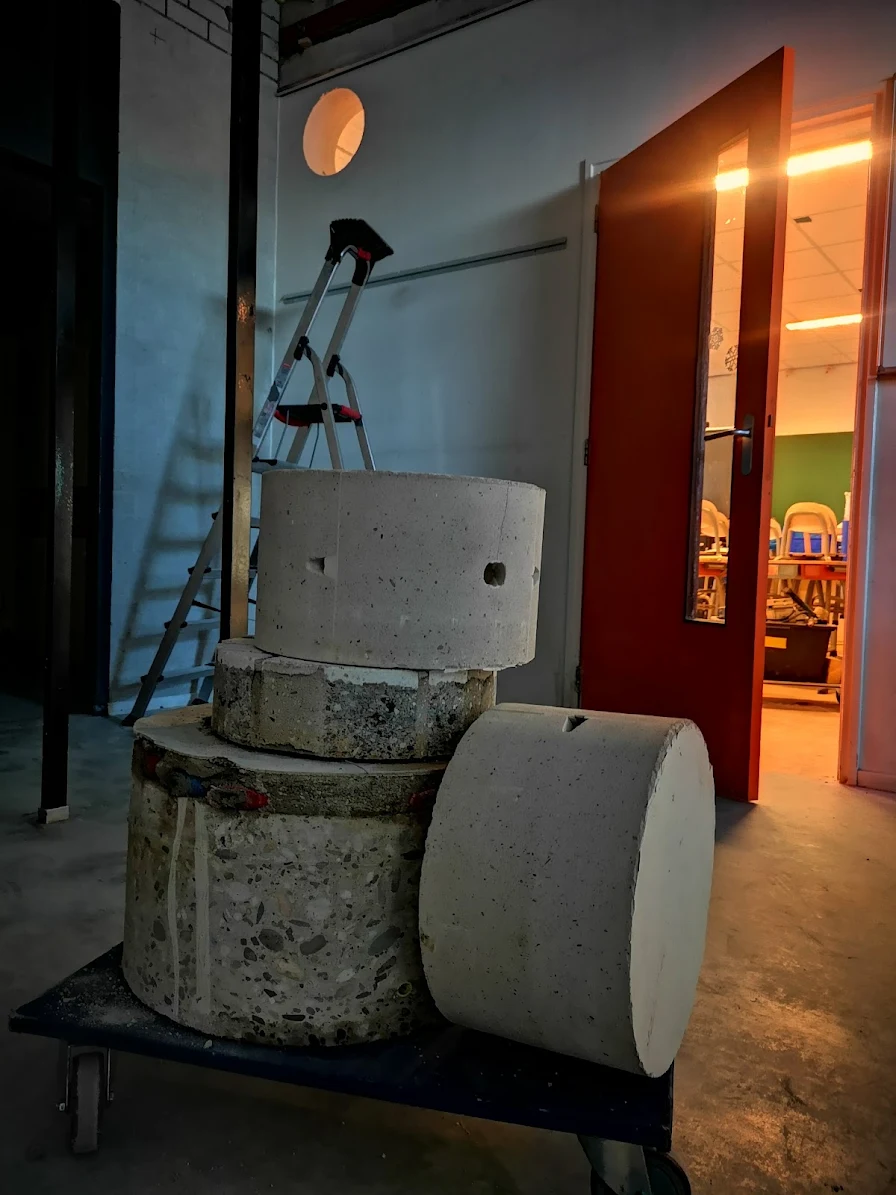

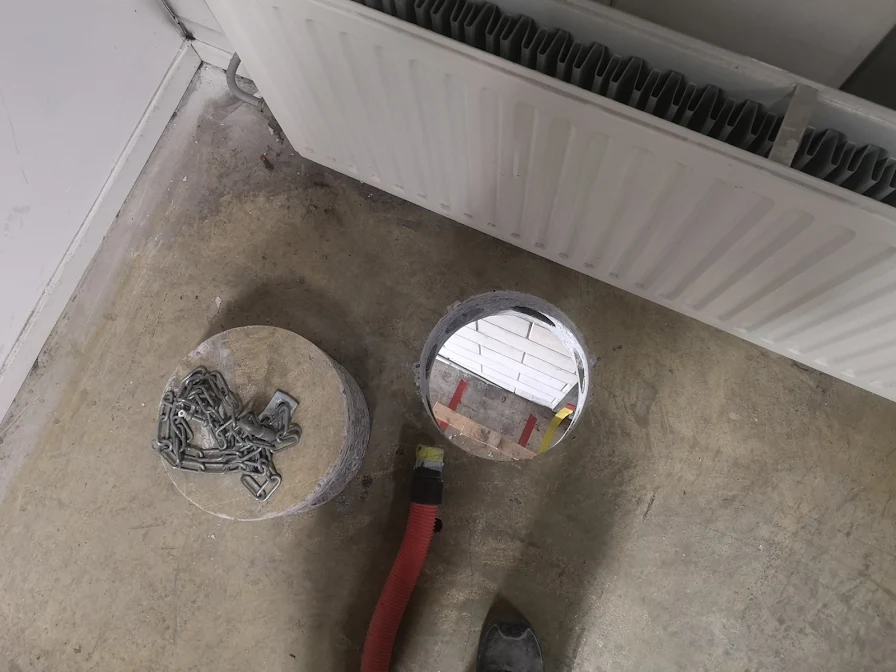

De boorkern moet veilig kunnen vrijkomen
Bij een doorlopende vloerboring ontstaat een betonkern. Afhankelijk van diameter en vloerdikte kan die zwaar zijn. De ruimte onder het gat moet daarom vrij en veilig zijn. Een kern mag niet ongecontroleerd op een plafond, leiding, machine of persoon terechtkomen.
Van boven of van onder boren?
De beste richting hangt af van de bereikbaarheid en de gewenste uitkomst. Vanaf boven is markeren en opstellen vaak eenvoudiger. Van onderen kan juist nuttig zijn wanneer de exacte plafondpositie leidend is. Bekijk daarom beide zijden voordat de boorpositie definitief wordt gemaakt.
Wanneer is extra constructieve beoordeling verstandig?
Bij grotere diameters, meerdere gaten dicht bij elkaar, gaten dicht bij een oplegging, onbekende vloertypen of twijfel over de voorspanwapening is extra beoordeling verstandig. Een paar centimeter verplaatsen kan soms veel eenvoudiger zijn dan een complexe sparing op de verkeerde plek.
Wat heeft Drillpro nodig voor een goede beoordeling?
Stuur de gewenste diameter of buismaat, foto’s van boven- en onderzijde, de locatie van het gat en – indien beschikbaar – vloertekeningen of productinformatie. Vermeld ook wat door de opening moet komen. Daarmee kan sneller worden bepaald welke uitvoering praktisch is.
Veelgestelde vragen
Kan ieder gat in het midden van een kanaal?
Nee. De exacte veilige zone hangt af van vloertype, plaatdikte, kanaalvorm en ligging van de voorspanwapening. Gebruik geen algemene vuistregel zonder de vloer te kennen.
Kan Drillpro door voorspanstaal boren?
Technisch kan diamantgereedschap staal raken, maar voorspanwapening mag niet zonder beoordeling worden doorgesneden.
Is een klein gat altijd veilig?
Niet automatisch. Ook een klein gat kan verkeerd liggen wanneer het een kritische zone of voorspanstreng raakt.
Gat door betonvloer laten boren?
Stuur maat, foto’s van beide zijden en informatie over de vloer mee. Drillpro beoordeelt eerst de uitvoerbaarheid en boorpositie.
