Inbouwdozen aftekenen met een boormal: 71 mm hartafstand en waterpas

Waarom een boormal handig is bij meerdere inbouwdozen

Twee, drie of meer stopcontacten naast elkaar moeten niet alleen ongeveer recht zitten. De hartpunten moeten onderling kloppen zodat het afdekraam later zonder spanning past. Een aftekenmal maakt die maat herhaalbaar en voorkomt dat elk gat los met rolmaat en potlood wordt uitgezet.

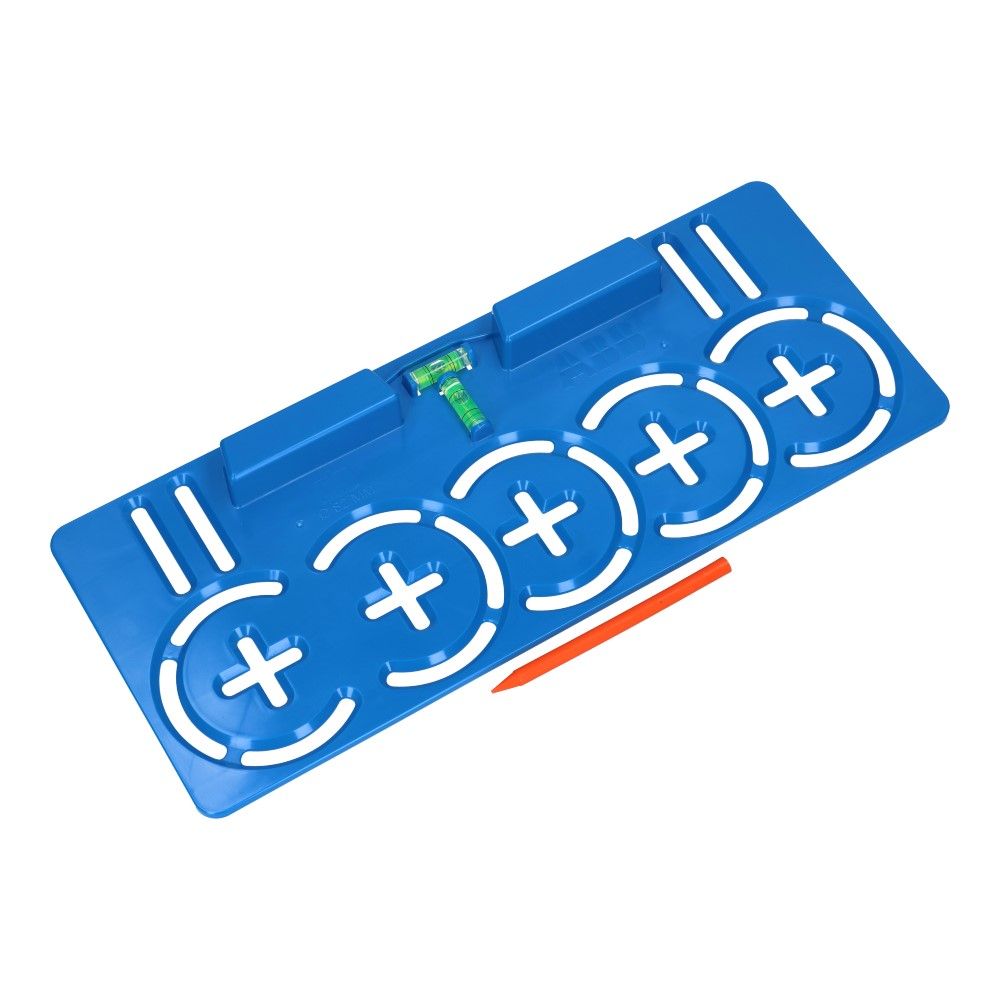

De blauwe ABB BM-MD is een concreet voorbeeld. ABB beschrijft deze aftekenmal voor twee tot en met vijf inbouwdozen met een hartmaat van 71 mm en een ingebouwde waterpas. Daarmee kunt u de centra uitzetten; daarna wordt per materiaal bepaald hoe de gaten daadwerkelijk worden geboord.

Eerst het eerste hartpunt bepalen

De mal lost de keuze van de locatie niet op. Bepaal eerst het hart van de eerste doos vanuit de installatietekening, keukenmaatvoering of positie van het schakelmateriaal. Controleer of plint, aanrecht, kast, deurkozijn of tegelvoeg later niet in de weg zit.

Pas daarna gebruikt u de mal om de volgende hartpunten uit te zetten. Controleer horizontaal of verticaal met de waterpas en zet de markering duidelijk op de muur. Meet na het aftekenen nog één keer terug vanaf een vast referentiepunt.

71 mm hartafstand is geen boorgatdiameter

De 71 mm is de afstand tussen de centra van meerdere dozen, niet de diameter die in de muur moet worden geboord. Boordiameter en benodigde diepte volgen uit de gebruikte inbouwdoos en montagewijze.

Daarom moet de installateur aangeven welk type doos wordt toegepast voordat Drillpro gaten maakt. Een andere doosfamilie of bijzonder schakelmateriaal kan een andere uitsparing vragen.

Aftekenen voor horizontale en verticale combinaties

Een meervoudig afdekraam kan horizontaal of verticaal worden gemonteerd. De hartafstand blijft afhankelijk van het gekozen systeem, maar de hele combinatie moet in de juiste richting waterpas staan.

Bij tegelwerk is het verstandig vooraf te bekijken hoe de combinatie ten opzichte van voegen uitkomt. Soms is een verschuiving van enkele millimeters bouwkundig aantrekkelijk, maar wijzig de hartafstand binnen de combinatie niet op gevoel.

Na het aftekenen: eerst dozen, dan sleufroute controleren

Wanneer de dooscentra vastliggen kan de route van de elektrabuis logisch naar de dozen worden getekend. Zo voorkomt u dat de sleuf later naast een doos eindigt of onnodige bochten krijgt.

Lees daarom ook sleuven en leidingroutes aftekenen en de werkvolgorde voor dozen en sleuven.

Veelgemaakte fouten met een aftekenmal

Een mal bepaalt de onderlinge positie van de gaten, maar niet de juiste hoogte van de eerste doos. Die eerste maat komt uit het installatieplan, keukenplan of de aanwijzingen van de elektricien. Zet dus eerst één betrouwbaar referentiehart uit en gebruik de mal vanaf dat punt.

Controleer bij lange combinaties de hele rij met een laser of langere waterpas. Een kleine hoekfout bij het plaatsen van de mal wordt bij vier of vijf dozen veel zichtbaarder.

Van kruisje naar werkelijk boorgat

De markeringen van de mal zijn hartpunten. De benodigde boordiameter en diepte volgen uit de gekozen inbouwdoos. De ABB MD4050 vraagt bijvoorbeeld volgens de fabrikant een boorgat van Ø82 mm en maximaal 60 mm diepte; andere dozen kunnen andere maten vragen.

Bij beton kan een hartpunt bovendien op wapening of een bestaande leiding uitkomen. Verplaats zo’n punt niet zomaar: een verandering beïnvloedt de hartafstand en het meervoudige afdekraam.

Mal en laser vullen elkaar aan

De boormal is handig voor de korte onderlinge afstand, terwijl een lijnlaser meerdere doosgroepen op dezelfde hoogte kan houden. Dat is vooral praktisch in keukens, kantoren en renovaties met veel aansluitpunten.

Na het aftekenen maakt u een overzichtsfoto. Zo heeft de booroperator een duidelijke referentie wanneer stof of water later een deel van de potloodlijnen minder zichtbaar maakt.
