Ventilatiegaten boren: maten, prijzen & toepassingen

Begin bij de luchtfunctie van de ruimte

Een ventilatiegat kan dienen voor toevoer, afvoer of een onderdeel van een systeem met warmteterugwinning. Die functies vragen niet vanzelf dezelfde plaats of diameter. Bepaal daarom eerst welk systeem wordt gebruikt en welke ruimte ermee wordt bediend. Een badkamerafvoer is iets anders dan een luchttoevoer voor een woonkamer.

Kijk ook waar vervangende lucht vandaan komt. Een afzuigpunt kan alleen functioneren als de luchtweg naar de ruimte passend is. Een extra gat in de buitenmuur is niet altijd de juiste eerste stap wanneer de bestaande route via deuren of andere voorzieningen wordt belemmerd. Laat het systeem als geheel beoordelen.

Leg vast of het een nieuwe installatie, uitbreiding of reparatie is. Bij een bestaande ventilatievoorziening kunnen vervuiling, een defect onderdeel of een afgesloten rooster de klacht veroorzaken. Dan kan onderhoud nodig zijn in plaats van een nieuwe boring. Beschrijf daarom de huidige situatie en de gewenste verbetering, niet uitsluitend de maat die u denkt nodig te hebben.

Van benodigde luchtverplaatsing naar kanaal en boormaat

De capaciteit van het systeem, de kanaalroute en de gekozen onderdelen hangen samen. De benodigde luchtverplaatsing wordt niet uitsluitend bepaald door het oppervlak van het boorgat. De ventilator, bochten, roosters en het beschikbare drukverschil beïnvloeden eveneens wat er werkelijk door het systeem stroomt.

De installateur bepaalt het passende kanaal en de bijbehorende onderdelen. Daarna wordt gecontroleerd welke buitendiameter door de muur moet. Een wandhuls, koppeling of isolatielaag kan groter zijn dan de nominale kanaalmaat. De boormaat volgt dus uit het concrete onderdeel en de benodigde montage- en afdichtingsruimte.

Geef bij een aanvraag aan of u een kanaalmaat of een definitieve boormaat doorgeeft. Het verschil voorkomt misverstanden. Wanneer alleen bekend is dat er een ventilator van een bepaald type wordt geplaatst, stuur dan de montagegegevens mee. Een foto van de verpakking is bruikbaar als daarop het exacte model leesbaar is, maar vervangt geen maatvoering van de wanddoorvoer.

Badkamer en toilet: vocht en geur gericht afvoeren

Bij een badkamer spelen zowel dagelijks gebruik als de route van de afvoer mee. Na douchen kan veel vochtige lucht aanwezig zijn. Een passend ventilatiesysteem moet die lucht kunnen afvoeren en vervangende lucht toelaten. Het laten boren van een gat is daarbij een bouwkundige stap, geen garantie voor de complete werking.

Bepaal waar het kanaal binnen kan lopen zonder conflicten met douchewand, plafond, elektra of leidingwerk. Controleer vervolgens de buitenuitkomst. Een rooster achter een dichte overkapping of op een moeilijk bereikbare plek kan onpraktisch zijn. Het systeemontwerp moet aangeven welke uitmonding geschikt is.

Voor een toilet geldt eveneens dat de gekozen ventilator en het kanaal bij elkaar moeten passen. Neem niet automatisch de maat van een bestaande oude ventilator over. Bij vervanging kan de aansluiting afwijken. Bespreek daarnaast onderhoud: een ventilator en rooster die niet bereikbaar blijven, zijn later moeilijk schoon te maken. Geef de definitieve vrije maat door nadat het systeem is gekozen.

WTW-doorvoeren volgens het gekozen toestel voorbereiden

Bij warmteterugwinning worden luchtstromen en warmteoverdracht georganiseerd door een specifiek systeem. Een centrale installatie en een decentrale wandunit hebben verschillende bouwkundige aansluitingen. De positie van aanvoer en afvoer moet daarom volgen uit het ontwerp en de handleiding van het toestel.

Bij een wandunit kunnen de muurhuls, wanddikte en eventuele helling bepalend zijn voor de boring. Ook de ruimte voor het binnentoestel en de buitenkap moet beschikbaar zijn. Gebruik de actuele tekening van het exacte model. Een foto van een eerder project toont hoe een uitvoering eruit kan zien, maar is geen boormal voor een ander toestel.

Controleer vóór uitvoering of alle onderdelen zijn besteld en bij elkaar horen. Een andere buitenkap of verlenghuls kan gevolgen hebben voor de montage. Laat de installateur de definitieve maten bevestigen en geef die samen met foto's door aan de boorder. Bij een wijziging van toestel moet de booropdracht opnieuw worden gecontroleerd, ook als de naam van het systeem vrijwel hetzelfde blijft.

Buitenrooster kiezen op vrije doorlaat en onderhoud

De afmetingen van een rooster zeggen niet rechtstreeks hoeveel ruimte er voor lucht overblijft. Lamellen, gaas, kleppen en andere onderdelen verkleinen de vrije opening en kunnen weerstand toevoegen. Kies een rooster dat geschikt is voor het systeem en de functie: toevoer en afvoer stellen niet altijd dezelfde eisen.

Houd rekening met vervuiling. Een fijn rooster kan door stof of ander materiaal minder vrij worden. Bespreek hoe het bereikbaar blijft voor controle en reiniging. De onderhoudswijze moet aansluiten op de voorschriften van het onderdeel; verwijderen van gaas of lamellen om meer lucht te krijgen kan andere functies verstoren.

Controleer de montageplaats ten opzichte van kozijnen, regenpijpen en geveldetails. De ronde boring kan passen terwijl de rechthoekige afdekplaat te weinig ruimte heeft. Geef daarom naast de buismaat ook de buitenmaten van het rooster door. Dat is vooral belangrijk bij een smal gevelstrookje of een positie dicht bij een hoek.

Geluid, tocht en terugstroming uit elkaar houden

Een ventilatieklacht kan verschillende oorzaken hebben. Luchtgeruis kan samenhangen met weerstand, terwijl een rammelend rooster mogelijk los zit. Tocht rondom de huls is iets anders dan een bewuste toevoer van buitenlucht door een rooster. Bepaal daarom eerst wat u waarneemt en waar het ontstaat.

Noteer of de klacht optreedt bij een bepaalde ventilatiestand, bij harde wind of wanneer andere afzuiging in de woning draait. Die omstandigheden helpen de installateur de luchtstromen te beoordelen. Sluit het rooster niet permanent af als proefoplossing voor een systeem dat voor woningventilatie nodig is.

Een extra klep of demper kan soms passend zijn, maar moet binnen het systeemontwerp worden gekozen. Iedere toevoeging kan ook invloed hebben op de weerstand. Laat dus geen grotere opening maken alleen omdat de installatie luid klinkt. Controle van kanaal, bevestigingen, instellingen en rooster kan een veel gerichtere vervolgstap opleveren.

Spouw, isolatie en condens bij een ventilatiekanaal

Een kanaal door een buitenmuur passeert vaak verschillende temperatuurzones. De afwerking moet aansluiten op de wandopbouw en het gebruik van het kanaal. Warme vochtige lucht in een koud kanaaldeel kan bijvoorbeeld een andere aandacht vragen dan een leiding die alleen buitenlucht toevoert.

Bespreek met de installateur welke delen geïsoleerd worden en hoe de aansluitingen worden uitgevoerd. Een opening tussen kanaal en muur moet passend worden afgewerkt zonder de functie van spouw of gevel te verstoren. De boorder moet weten welke onderdelen in de wand komen zodat de vrije maat daarop aansluit.

Bij vochtproblemen is het belangrijk te onderscheiden tussen regeninslag en condens. Een natte plek na slagregen vraagt onderzoek van buitenkap en gevelaansluiting; een klacht tijdens gebruik kan wijzen op de kanaalopbouw. Maak foto's en noteer de omstandigheden. Een algemene kitreparatie zonder diagnose kan de oorzaak laten bestaan en later moeilijker zichtbaar maken.

Een bestaande ventilatieopening aanpassen

Een oude opening kan bruikbaar zijn, maar controleer de volledige route. De binnenmaat kan kleiner zijn dan de zichtbare buitenkap doet vermoeden. Ook kan een oude koker eindigen op een andere plaats dan verwacht. Laat daarom vaststellen wat werkelijk aanwezig is voordat een nieuw toestel of rooster wordt besteld.

Wanneer vergroten nodig is, moeten de nieuwe maat en positie opnieuw worden beoordeeld. Een groter gat kan dichter bij een kozijn, constructief deel of andere doorvoer komen. De booropstelling vraagt bovendien ruimte rondom de bestaande opening. Geef beschadigde randen of onregelmatige vormen vooraf aan.

Soms is onderhoud of vervanging van een rooster voldoende; soms is een andere route nodig. De keuze volgt uit het nieuwe systeem en de bestaande bouwkundige situatie. Spreek af wie een niet meer gebruikte opening herstelt en hoe isolatie en afwerking worden teruggebracht. Een nieuwe boring bestellen omvat dat herstel niet automatisch.

Werkvolgorde voor een nette ventilatiedoorvoer

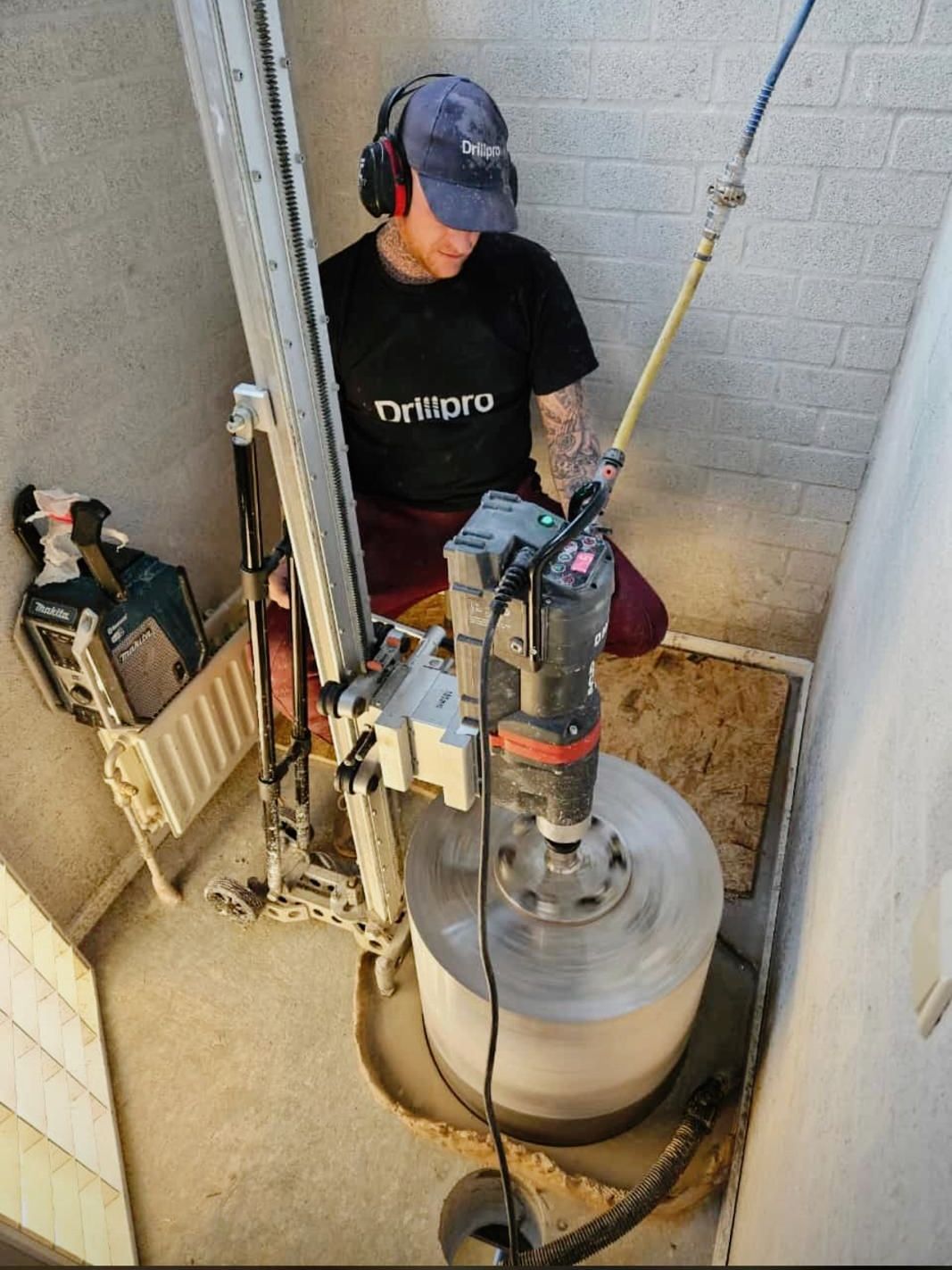

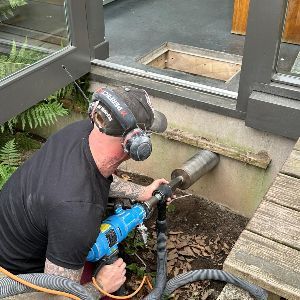

Begin met de bevestigde systeemgegevens en positie. Controleer daarna de wandopbouw, bekende leidingroutes en de ruimte voor de machine. Aan de uitkomende zijde moet veilig gewerkt kunnen worden en moet de boorkern worden beheerst. Vooral bij een grote doorvoer is de andere zijde een belangrijk onderdeel van de voorbereiding.

Na het boren volgt montage van de bedoelde huls, het kanaal of de unit. De verbindingen en buitenafwerking worden uitgevoerd volgens het gekozen systeem. Spreek vooraf af welke partij dat doet. Een installatie die pas later wordt gemonteerd kan tijdelijke bescherming van de opening nodig hebben; stem af hoe en door wie die wordt verzorgd.

Bij oplevering moet niet alleen worden gekeken of het rooster recht zit. Ook kanaalverbindingen, vrije luchtweg en de werking van het systeem verdienen controle door de installateur. Bewaar foto's voordat afwerkingen worden gesloten. Zo blijft bij later onderhoud zichtbaar welke route en onderdelen zijn gebruikt.

Voorbeeld: groter ventilatiegat zonder betere afzuiging

Stel dat een badkamer slecht ventileert en de bewoner een grotere gevelboring wil. Tijdens de voorbereiding blijkt dat het bestaande kanaal sterk is vervuild en de luchttoevoer naar de badkamer wordt belemmerd. Een groter gat zou dan maar één onderdeel veranderen, terwijl de belangrijkste beperkingen blijven bestaan.

In dit illustratieve voorbeeld wordt eerst het bestaande systeem gecontroleerd en onderhouden. Daarna beoordeelt de installateur of de capaciteit en route passend zijn. Alleen wanneer een andere kanaalmaat of systeemopbouw nodig blijkt, volgt een nieuwe booropdracht. Zo wordt bouwkundig werk gekoppeld aan een concrete technische noodzaak.

Voor uw eigen aanvraag helpt het om zowel de klacht als de huidige onderdelen te beschrijven. Stuur foto's van ventilator, kanaal en buitenrooster mee en vermeld het model als dat bekend is. Voor de prijs zijn de definitieve diameter, het materiaal, de wanddikte en bereikbaarheid nodig. Gebruik de Drillpro-prijspagina voor de aangeboden uitvoeringen en laat afwijkende situaties afzonderlijk beoordelen.

Wat legt u vast voor onderhoud en latere vervanging?

Bewaar het merk en model van ventilator, rooster en eventuele wandunit samen met de installatiegegevens. Bij vervanging is het belangrijk te weten welke onderdelen in de muur zitten. De zichtbare buitenkap vertelt niet altijd welke huls of kanaalmaat erachter is gebruikt.

Maak foto's van de doorvoer voordat de afwerking wordt gesloten. Noteer ook welke partij de boring, montage en afdichting heeft uitgevoerd. Dat maakt het eenvoudiger om bij een klacht de juiste partij te benaderen en te bespreken welk onderdeel gecontroleerd moet worden. Een duidelijke oplevering voorkomt dat een boorbedrijf en installateur ieder een andere uitvoering verwachten.

Plan onderhoud volgens de voorschriften van het systeem. Roosters, filters en kanalen hebben niet allemaal dezelfde onderhoudsbehoefte. Een zichtbare laag stof is aanleiding om de aanwijzingen voor reiniging te bekijken, maar demonteren zonder kennis van de opbouw kan onderdelen beschadigen. Houd toegang vrij en bouw noodzakelijke inspectiepunten niet permanent weg.

Bij een verbouwing moet worden nagegaan of de luchtweg verandert. Een nieuwe koof, dichtgezette deur of aanbouw kan invloed hebben op het bestaande systeem. Laat de ventilatie dan opnieuw in samenhang beoordelen. Een eerder passende boring blijft bouwkundig aanwezig, maar daarmee is de werking na een wijziging van de woning nog niet vanzelf gewaarborgd.
