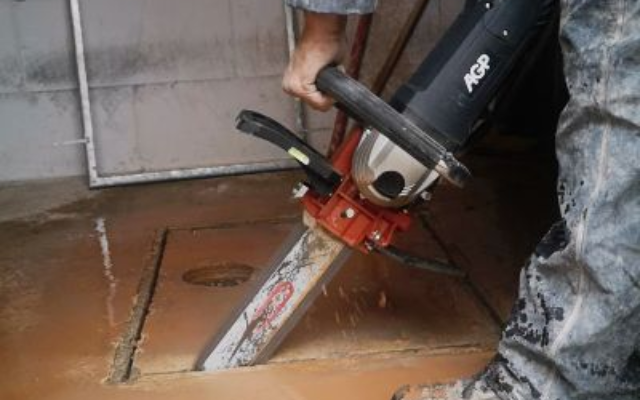

Trapgat zagen in betonvloer: constructie, opvang en werkvoorbereiding

Een trapgat verandert de draagweg van de vloer

Een trapgat is geen gewone uitsparing. Door een deel van de betonvloer te verwijderen verandert de manier waarop belastingen naar wanden, liggers en kolommen worden afgevoerd. Daarom hoort de definitieve positie uit een bouwkundig plan of constructieberekening te komen.

Bij kanaalplaat, breedplaat, massieve betonvloer of een vloer met ribben zijn de aandachtspunten verschillend. De draagrichting en oplegging bepalen waar een opening mogelijk is en welke randconstructie of raveling nodig kan zijn.

Maatvoering: trapmaat is niet automatisch sparingsmaat

De timmerman of trappenleverancier bepaalt welke vrije opening nodig is voor de trap, leuning, afwerking en montage. Ook vloerdikte en plafondafwerking beïnvloeden de uiteindelijke maat. Zet de sparing daarom uit op basis van de definitieve tekening.

Controleer boven én onder de vloer waar de zaagsneden uitkomen. Een leiding, wand, keuken, plafondkoof of trapboom kan de beschikbare ruimte beperken. Een fout in de positie is na het zagen nauwelijks zonder ingrijpend herstel te corrigeren.

Ondersteunen en gecontroleerd verwijderen

Het uitgezaagde vloerdeel kan honderden kilo’s wegen. Voor het zagen wordt daarom bepaald hoe het deel wordt ondersteund, verdeeld, gehesen of afgevoerd. De zaagsnede mag nooit betekenen dat een groot blok onverwacht loskomt.

Bij appartementen of verdiepingen is ook de route naar buiten belangrijk. Soms is een kraan, hijspunt of tijdelijke opening nodig; in andere situaties worden kleinere delen gezaagd die via het trappenhuis kunnen worden afgevoerd.

Water, stof en de ruimte onder de vloer

Diamantzagen wordt vaak met water gekoeld. Dat beperkt stof en koelt het blad, maar het water en zaagslib moeten worden opgevangen. Bescherm daarom plafond, vloer, wanden en installaties in de ruimte eronder.

Waar water niet wenselijk is, moet vooraf worden bekeken welke andere methode mogelijk is en wat dat betekent voor stofbeheersing en zaagcapaciteit. De gekozen methode volgt uit materiaal, dikte en werkruimte.

Na het zagen begint de bouwkundige afwerking

Na verwijderen van het vloerdeel worden de randen gecontroleerd. Afhankelijk van het constructieontwerp kunnen stalen profielen, randwapening of andere versterkingen nodig zijn. Daarna volgen plafondafwerking, trapmontage en balustrade.

Lees naast deze voorbereiding ook de bestaande dienstpagina trapgat zagen in betonvloer en het artikel over leidingen en vloerverwarming in betonvloeren.

Praktische werkvoorbereiding

Zorg voor vrije toegang tot de boven- en onderzijde, voldoende ruimte voor machine en wateropvang en een duidelijke route voor het afvoeren van beton. Bespreek ook of een plafond of vloerafwerking moet worden beschermd.

Wanneer meerdere sparingen in hetzelfde project nodig zijn, lever ze samen aan. Dat helpt om zaagvolgorde, hijsmiddelen en machineopstelling logisch te plannen.

Veelgemaakte fouten bij een trapgat

Een trapgat wordt soms afgetekend op basis van een globale trapmaat, terwijl de trapboom, leuning, vrije hoofdruimte en plafondafwerking nog niet definitief zijn. Daardoor kan de opening later te klein of verkeerd verschoven blijken. De tweede veelgemaakte fout is dat het gewicht en de afvoer van het uitgezaagde beton pas worden besproken wanneer het deel al bijna los is.

Controleer daarom vóór het zagen de definitieve traptekening, de constructieve sparingsmaat én de onderzijde van de vloer. Een leiding, wand, plafondkoof of installatie aan de onderkant kan de werkvolgorde en de gewenste positie beïnvloeden.

Ondersteuning en hijsplan vóór de eerste snede

Maak vooraf duidelijk hoeveel zaagstukken worden gemaakt, hoe elk stuk wordt ondersteund en via welke route het gebouw verlaat. Een extra zaagsnede kan goedkoper en veiliger zijn dan één zwaar blok dat niet door een deuropening of trappenhuis past. Bij grotere delen kan een takel, kraan of tijdelijk hijspunt nodig zijn.

De laatste zaagsnede mag nooit het moment zijn waarop pas wordt nagedacht over opvang. De ondersteuning staat vóór het zagen gereed en blijft belastbaar totdat het vloerdeel gecontroleerd is overgenomen.

Oplevering voor trapbouwer en aannemer

Na het verwijderen worden de sparingsmaat, diagonalen en randconditie gecontroleerd. Eventuele constructieve profielen of ravelingen worden volgens het ontwerp aangebracht. Foto’s van de ruwe sparing zijn nuttig voordat plafond- en vloerafwerking de constructie weer aan het zicht onttrekken.

Plan de definitieve inmeting van de trap pas nadat duidelijk is welke afwerking nog rondom het trapgat komt. Zo sluiten trap, leuning en vloerafwerking op dezelfde maatvoering aan.
