Leidingdoorvoer voor warmtepomp door de muur: wat moet er doorheen?

Kort antwoord

Een warmtepompdoorvoer kan leidingen, kabels en soms condens of water bevatten. Lees waarom het installatieschema de boormaat bepaalt.

Niet iedere warmtepomp heeft dezelfde leidingbundel

Een split-systeem gebruikt andere leidingen tussen binnen- en buitenunit dan een monoblock. Daarnaast kunnen voedingskabel, communicatie, condens- of waterleidingen nodig zijn. De bundel bepaalt de doorvoer.

Meet mantel, isolatie en bochtstraal

De kale buisdiameter is niet genoeg. Geïsoleerde leidingen zijn dikker en moeten zonder knikken door de muur kunnen. Ook een beschermhuls of mantelbuis kan de benodigde boormaat vergroten.

Binnen- en buitenroute eerst uitzetten

Een kort traject is vaak overzichtelijker, maar de buitenunit mag niet alleen vanwege de korte leiding op een ongunstige geluids- of onderhoudsplek terechtkomen. Positioneer beide units en bepaal daarna de doorvoer.

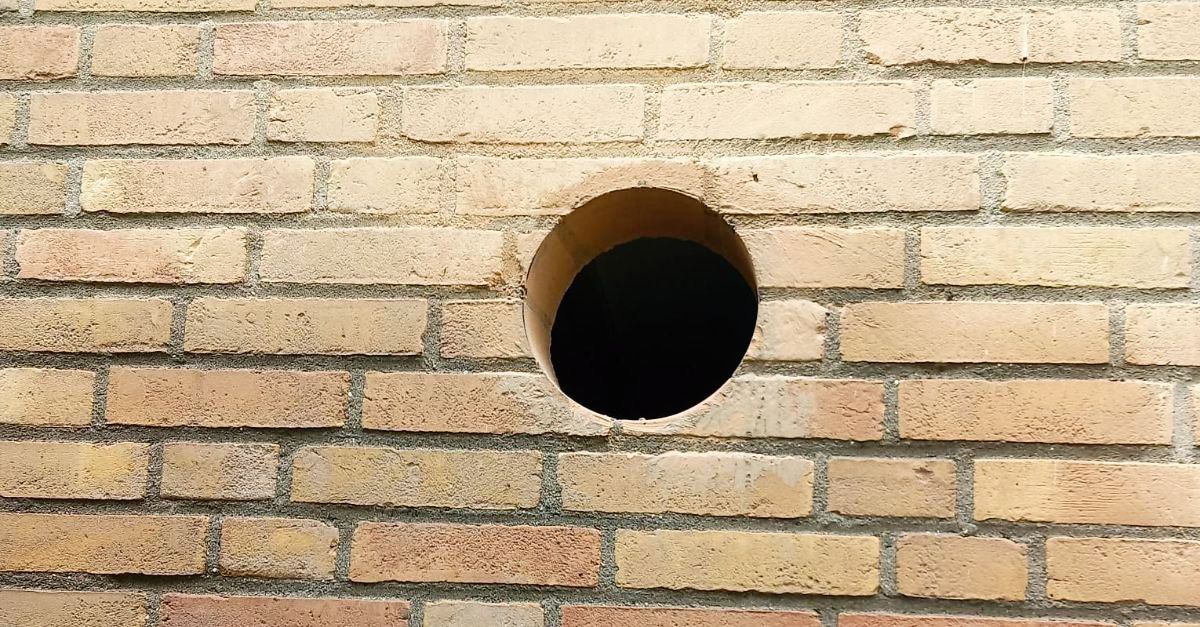

Spouw en gevel afwerken

De doorvoer kruist de buitengevel en moet na montage netjes worden afgedicht rond de leidingen. Voorkom open kieren naar de spouw en zorg dat afdichting toekomstig onderhoud niet onmogelijk maakt.

Laat installateur en boorder dezelfde maat gebruiken

Een praktische fout ontstaat wanneer de boorder op een nominale maat werkt en de installateur later een grotere geïsoleerde bundel wil doorvoeren. Deel daarom hetzelfde installatieschema en foto’s.
