WTW-installatie: twee Ambientika-units, strak geplaatst zonder kabelgoten

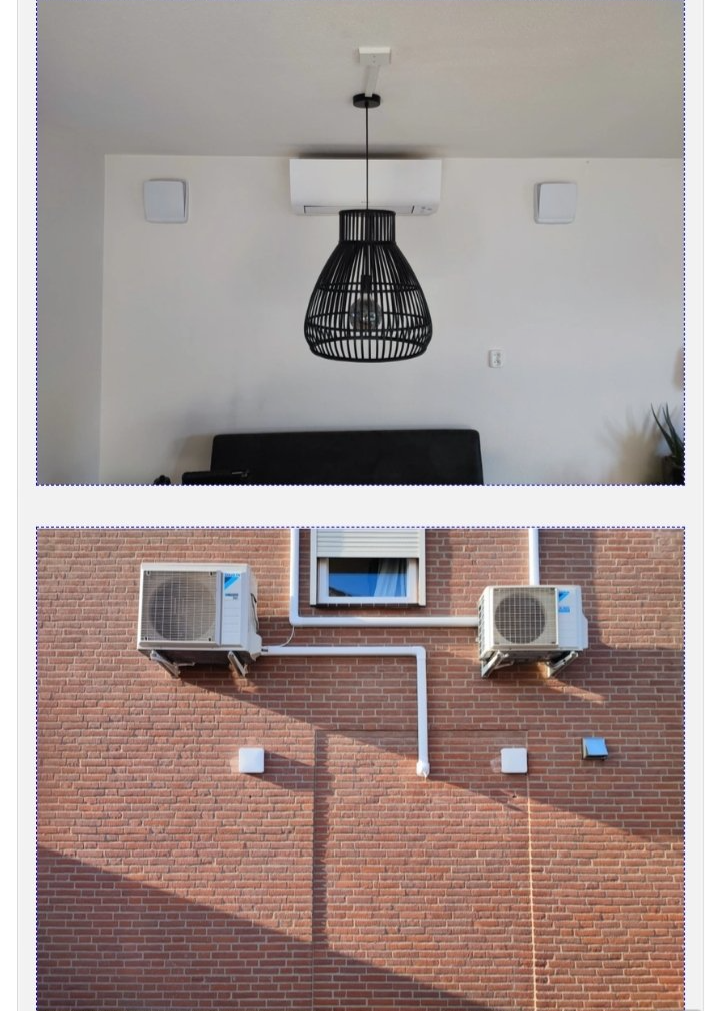

Twee WTW-units symmetrisch geplaatst

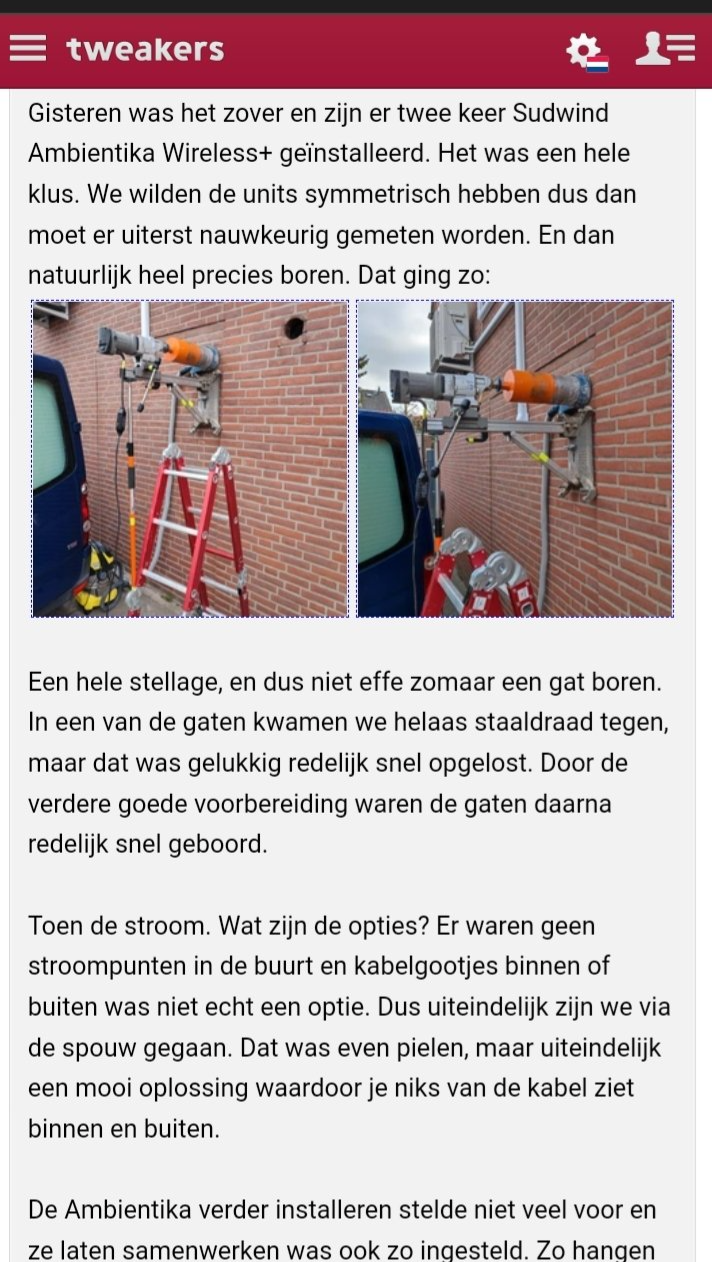

Bij dit project wilde de klant twee Ambientika Wireless+-units symmetrisch in de buitenmuur, met zo min mogelijk zichtbare bekabeling. Drillpro maakte twee boringen van Ø160 mm en plaatste buizen door de muur om de spouw te overbruggen.

Twee Ambientika-units op dezelfde hoogte uitmeten

Omdat de twee units een gelijkmatig beeld moesten geven, was het aftekenen van de boorposities een belangrijk onderdeel van het werk. De doorvoeren werden afgestemd op de plaatsing van de units en de gewenste afwerking.

WTW-bekabeling weggewerkt via de spouw

In deze uitvoering werd een route via de spouw gemaakt, met een aanvullende opening van 50 mm bij een bestaande inbouwdoos. Zo konden zichtbare kabelgoten aan de binnen- en buitenmuur worden vermeden. Bij een nieuwe installatie moet de kabelroute opnieuw op de wandopbouw en de elektrische installatie worden afgestemd.

Deze pagina gaat over een bestaand Drillpro-project met decentrale WTW-ventilatie. Bij dit type installatie zijn de boormal en technische documentatie van het gekozen toestel leidend.

Voor decentrale WTW leggen we boorhart, muurdikte, kanaaldiameter en montagerichting samen vast. De maatvoering verschilt per toestel. Bij de Brink Air 70 beschrijft de fabrikant bijvoorbeeld een muurbuis van Ø250 mm met twee boormethoden: Ø280 mm haaks door de wand of Ø260 mm met een boorhoek van 3°. Het toestel krijgt in beide gevallen de voorgeschreven helling. Dit is fabrikantinformatie voor de Air 70 en staat los van de toesteluitvoering op deze projectfoto. Lees onze volledige Air 70-uitleg met maatvoering en de Brink-installatievoorschriften (PDF), paragraaf 5.4.

WTW-gat boren volgens de boormal van het toestel

Bij decentrale WTW-units kunnen diameter, hartafstand, helling en roosteropbouw per model verschillen. Controleer de fabrikanttekening en de werkelijke doorvoeronderdelen.

WTW-unit plaatsen: binnenpositie en buitenkap uitlijnen

De binnenunit, vrije ruimte, gevelafwerking en buitenkap moeten allemaal passen bij dezelfde boring.

Waarom toestelgegevens vóór het boren nodig zijn

Een decentrale WTW-unit heeft een specifieke wandopbouw en luchtweg. De fabrikant bepaalt welke diameter, hartpositie en eventuele helling nodig zijn. Twee toestellen die op elkaar lijken kunnen toch verschillende doorvoermaten gebruiken. Daarom wordt de opening pas definitief bepaald nadat het toestel en de montage-instructie bekend zijn.

WTW-muurdoorvoer: gevelafwerking en condensafvoer

Naast de boring zelf zijn de buitenkap, afdichting en eventueel condensbeheer belangrijk. De buitenzijde moet bereikbaar zijn om de doorvoer netjes af te werken. Bij koude delen kan isolatie rond de doorvoer nodig zijn volgens het systeemontwerp.

WTW-boringen in een bestaande woning

Bij renovatie moet rekening worden gehouden met bestaande leidingen, kozijnen en gevelafwerking. Foto’s van beide zijden helpen om te bepalen of de gewenste plaats praktisch uitvoerbaar is zonder de werking van het WTW-systeem te hinderen.

Wat stuurt u mee voor een aanvraag?

Stuur postcode, toepassing, gewenste maat en duidelijke foto’s van de plek. Laat waar mogelijk ook de andere zijde van muur of vloer zien. Bij een toestel of kanaal helpt een foto van technische handleiding of boormal.
